Полевой лечебно-диагностический комплекс на базе автомобиля КАМАЗ с прицепом
Полевой лечебно-диагностический комплекс на базе автомобиля КАМАЗ с прицепом
Полевой лечебно-диагностический комплекс.
(средняя продолжительность автономной работы 3 сут.)
Предназначен для :
· Оказания экстренной медицинской помощи (в том числе хирургической) в полевых условиях – пропускная способность до 80 средне- и тяжелопострадавших в сутки;
· Оказания неотложных реанимационных мероприятий;
· Проведения экспресс-диагностики травм и заболеваний методами лучевой, ультразвуковой и функциональной диагностики, комплекса биохимических исследований в полевых условиях.

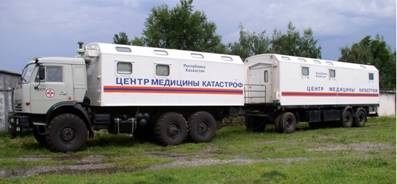

1. Специальный передвижной комплекс:
- Диагностический модуль на базе автомашины КАМАЗ – 43118
- Хирургический модуль на базе автоприцепа СЗАП - 8357
2. Пневмокаркасный медицинский модуль с системой жизнеобеспечения:
Оснащение полевого лечебно-диагностического
комплекса на базе автопоезда
(общая длина 20 000мм)

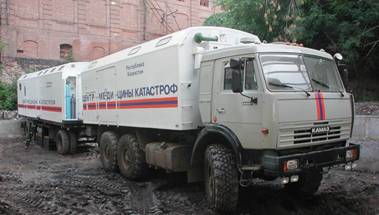

Состав автопоезда:
Шасси а/м КАМАЗ 43118 (длина вкл. кузов – фургон 8 538мм), колесная формула 6х6
Кузов – фургон для установки на шасси 6000х2400х1800мм
Переходный тамбур 2500х2400мм
Кузов для установки на автоприцеп 9000х2500х2200мм
Автомобильный прицеп СЗАП
Основные характеристики:
1. Цвет кузова - белый (красный или другой под заказ).
2. Наружная цветографическая расклейка – под заказ.
3. Стекла – двойной стеклопакет.
4. Термо - и шумоизоляция стен, потолка, дверей.
5. Пластиковые панели боковых стен (или фанера окрашенная белой спец. эмалью ).
6. Напольное покрытие с гидроизоляцией всех швов.
7. Утепление (40мм) потолка, пола, стен, дверей.
8. Столы, тумбы, шкафы с закрывающимися на замки дверцами, ящиками.
9. Электрооборудование:
- щиты управления электрооборудованием рентгеновской техникой,
- эл. проводка,
- светильник хирургический передвижной,
- электро-бензо генератор, мощн. – 9-10 кВА,
- потолочные светильники.
10. Герметичные наружные двери, сдвижные внутренние.
11. Баки для воды емк. 500л (2х200л и 2х50л).
12. Водно – канализационная система водоснабжения.
13. Отопление – 2 отопителя ОВ-65.
14. Умывальника с подачей подогретой воды с встроенными кранами и фитингами.
15. Приточно – вытяжная вентиляция.
16. Открывающиеся окна с фиксаторами, наличие москитных сеток.
17. Трап – переходный между диагностическим и хирургическим модулями.
18. Тент из ПВХ, смонтирован над переходом между диагностическим и хирургическим модулями.
19. Дополнительный аккумуляторный блок.
20. Система подачи лечебных газов баллоны для медицинского кислорода и N2O (наркоз).
21. Комплект необходимого лечебного и диагностического оборудования.
Полевой лечебно-диагностический комплекс выполнен в специализированных автомобильных кузовах – фургонах, установленных на а/м КАмаЗ – 43118 и автоприцеп СЗАП.
Специализированный комплекс для оказания медицинской помощи смонтирован в 2-х фургонах связанных между собой крытым переходным тамбуром.
I Диагностический блок состоит из биохимической, проявочной лаборатории и кабинета лучевой и функциональной диагностики смонтированном в грузо-пассажирском кузове-фургоне К 4310, жестко закрепленном на шасси а/м КАмаЗ-43118. Внутренние габариты 5880х2400х2000мм.
II Хирургический модуль состоит из предоперационной, операционной, палаты интнесивной терапии смонтирован в грузовом блок – контейнере на специальном автоприцепе типа СЗАП. Внутренние габариты 9000х2420х2200мм.
Эксплутационные характеристики кузова-фургона и блока – контейнера следующие:
Полевой лечебно-диагностический комплекс выполнен в грузопассажирском кузове-фургоне автомобиля высокой проходимости с колесной формулой 6х6, способной эффективно работать в любых климатических и дорожных условиях, оснащен мощным дизельным двигателем.
Кузов-фургон цельнометаллический, утепленный (толщина утеплителя 40 мм), внутренняя обшивка –белый пластик).
Пол с термо- и шумоизоляцией, собран на металлическом каркасе имеет металлический настил, поверх которого уложены опорные брусы, твердый настил из бакелизированной фанеры, мягкий настил из противоскользящего линолеума – или автолина.
Дверь имеет два контура уплотнителей проема, открывается наружу оснащена спец. замками. Специально устанавливается откидной трап с площадкой.
Окна – двойное стекло с закаленным стеклом, резиновыми уплотнителями, замками, москитными сетками.
Система отопления и вентиляции – отопитель типа ОВ-65; фильтро - вентиляционная установка автомобильный кондиционер – под заказ.
Электропитание фургона состоит из 3-х проводной системы. Распределение эл. энергии, контроль уровня напряжения и тока осуществляется приборами установленными в электрощите. Основное оборудование запитывается от сети переменного тока 220В от внешнего источника или автономной электростанции, расположенный в фургоне. Общее освещение салона, питание эл. двигателей отопителей салона, дежурное освещение, габаритные и др. фонари от сети 24В. Имеется возможность переключения потребителей кузова-фургона от дополнительной аккумуляторной батареи и внешнего источника питания 220В.
Электропроводка выполнена проводом в двойной изоляции и проложена в кабельных каналах. Органы управления электрическими приборами находятся в диагностическом комплексе и предоперационной, снабжены пояснительными табличками. Установлена радиосвязь между кабиной водителя и блоком экстренной медицинской помощи, лечебно – диагностическим комплексом.
В фургоне установлена специализированная мебель, баки для воды, мойки с системой подачи фильтрованной теплой воды из бака, для работы в автономном режиме. Фургон комплектуется закрепленной металлической мебелью, с высокопрочной эмалью, нанесенной термическим способом (покрытие легко дезинфицируется, не теряя при этом своего качества), мойки оснащены раковиной, кранами, фитингами, фильтрами системой для подачи воды и ее подогрева. Для автономной работы комплекса в течение 3-4 дней имеются емкости для воды (3ед.) по 200л, переносными баком 50л.
Водоснабжение централизованное или автономное.
Состав и расположение основного и дополнительного оборудования в приложениях.
Сроки изготовления комплекса – 8 недель.
Оборудование для диагностики и оказания экстренной медицинской помощи изготовлены в соответствии с необходимой технической документацией, одобрено к применению Минздравом РФ.
Пневмокаркасный медицинский модуль с системой
жизнеобеспечения
Комплектация:
1. Пневмокаркасный модуль – 2 секции, 2 входа
(6260х4760х2750), масса – 100кг, объем 83м3, масса принадлежностей - 45кг (включая арматуру, упаковки в отдельные сумки)
Исполнение - внешняя обшивка прорезиненная ткань СВМ, внутренняя СВМ.
1.1 Настильный утепленный пол, пневмодверь.
1.2 Наружная подстилка из двух сторонней обрезиненной ткани, растяжки, колья.
1.3 Среднее время развертывания – 6 мин.
1.4 Температура окружающего воздуха -45 до 500С.
2. Отопительно – вентиляционный агрегат тепловая мощность 9 кВт, производит. вентилятора 350 м3/ч, топливо дизельное, напряжение питания 220В, габаритные размеры 745х458х644.
3. Устройство наддува (предназначено для установки модуля и поддержания его в рабочем положении), производительность 3м3/мин, избыточное давление 12 кПа, напряжение питания 220В, потребляемая мощность 2кВт, габаритные размеры 260х220х250.
4. Регулятор перепада давлений.
5. Стеллаж складной (для 2-х ярусного размещения 4-х человек на носилках), габаритные размеры в рабочем положении 1910х1170х1145, в транспортируемом положении 290-260-1145.
6. Пульт распределительный системы электроснабжения и освещения включая: кабельную сеть для запитки от внешнего эл. генератора; сил. кабель; вводный щиток, с сигнализацией и автомат. защиты источника эл. энергии от короткого замыкания. Все кабели выполнены из проводов имеющих динамич. устойчивость к изгибанию при температурах до - 600.
Комплектация полевого лечебно-диагностического комплекса.
|
№ |
Наименование |
Краткая характеристика, назначение, состав |
Кол-во |
|
|
Диагностический модуль |
||
|
1 |
Шасси а/м КАмаЗ 43118 (длина включая кузов - фургон 8538 мм) |
Колесная формула 6х6, трехосный кронштейн запас. колеса |
1 |
|
2 |
Кузов-фургон для установки на шасси 6000х2400х1800мм |
Теплоизолированный (40мм), контейнерного типа "Сэндвич" с 2-мя окнами, дверь сзади (6100х2400х1800), отопителем, вентиляцией |
1 |
|
|
Пультовая - проявочная |
||
|
3 |
Комплект проявочн.: пленка, реактивы, кюветы для проявки |
|
1 |
|
4 |
Пульт для включения рентгеновского аппарата |
|
|
|
5 |
Емкость 200л с системой подачи воды, фильтрами |
|
1 |
|
6 |
Шкаф для сушки р/пленок |
|
1 |
|
7 |
Тумба с мойкой с подачей воды насосом, фильтрами, фитингами |
|
1 |
|
8 |
Тент для переходного тамбура |
|
1 |
|
9 |
Краны, трубопроводы, фитинги, система водоснабжения |
|
1 |
|
10 |
Насос для подачи воды |
|
2 |
|
11 |
Емкость из нержавеющей стали, 200л |
Оснащен системой кранов, сбросных клапанов, насоса, системой защиты от гидроударов |
1 |
|
|
Биохимическая лаборатория |
||
|
12 |
Бокс вентиляционный, вытяжной 1500х700х2000 |
|
1 |
|
13 |
Тумба с полками |
|
1 |
|
14 |
Стол с тумбой и выдвижными ящиками |
|
1 |
|
15 |
Кресло оператора |
|
3 |
|
16 |
Блок камер Горяева |
Подсчет клеток крови |
10 |
|
17 |
Комплект укладок для взятия крови |
Взятие крови для биохим анализа |
3 |
|
18 |
Эл. плита 2-х комфор. |
|
1 |
|
19 |
Микроскоп бинокулярный |
|
1 |
|
20 |
Центрифуга гематокритная |
|
1 |
|
21 |
Комплект лабораторной посуды |
|
1 |
|
22 |
Комплект химических реактивов |
|
1 |
|
23 |
Счетчик гематологический |
|
1 |
|
24 |
Полуавтоматический биохимический анализатор |
Анализ биохимического состава крови |
1 |
|
|
Тамбур |
||
|
25 |
Эл. генератор 9 кВт (Франция) |
|
1 |
|
26 |
Щит эл. питания и защиты |
|
1 |
|
27 |
Тумба для обуви |
|
1 |
|
|
Кабинет ультразвуковой лучевой и функциональной диагностики |
||
|
28 |
Воздуховод - отопитель |
|
1 |
|
29 |
Кушетка смотровая КС-1 |
|
1 |
|
30 |
Стойка для проведения рентг. обследования |
|
1 |
|
31 |
Негатоскоп Renexi |
Просмотр рентгеновских снимков |
1 |
|
32 |
Стол - тумба для аппарата УЗИ |
|
1 |
|
33 |
Щит питания и а/м защиты |
|
1 |
|
34 |
Рентгеновский аппарат диагностич. палатный |
Рентгенодиагностика заболеваний и травм |
1 |
|
35 |
Аппарат ультразвуковой диагностики |
Ультразвуковая диагностика заболеваний, травм, внутренних кровотечений и т.д. |
1 |
|
36 |
Электрокардиограф одноканальный, комб. питание |
Регистрация изменений электрических потенциалов сердца |
1 |
|
37 |
Трап входной |
|
2 |
|
|
Хирургический модуль. |
||
|
38 |
Кузов КВО для установки на автоприцеп СЗАП (9000х2500х2200мм) |
Теплоизолированный (40мм), контейнерного типа "Сэндвич" с 2-мя окнами (двойной стеклопакет), отопитель, фильтравентиляция |
1 |
|
39 |
Автомобильный прицеп СЗАП |
Для транспортировки кузова КВО, колесная формула 6х6 |
1 |
|
40 |
Отопитель дизельный |
|
1 |
|
41 |
Электрическая обогревательная панель |
|
5 |
|
|
Предоперационная, стерилизационная |
||
|
42 |
Емкость для воды из нерж. 200л с системой фильтров |
|
1 |
|
43 |
Тумба с мойкой (высота крана 400мм), раковиной, краном, емкостью для воды 300л, компрессором |
|
1 |
|
44 |
Система водоснабжения и канализации |
|
1 |
|
45 |
Шкаф (стерилизационный) 20 л |
|
1 |
|
46 |
Стул медицинский |
|
1 |
|
|

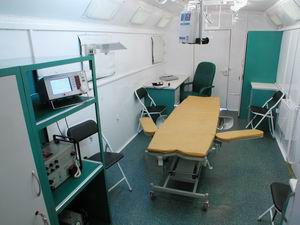

Операционная |
||
|
47 |
Шкаф для баллонов с лечебными газами (О2, закись озота) |
|
1 |
|
48 |
Централизованная система подачи лечебных газов |
|
1 |
|
49 |
Операционный стол |
|
1 |
|
50 |
Светильник хирургический передвижной, 4 рефлектора |
|
1 |
|
51 |
Стол для оборудования откидной |
|
2 |
|
52 |
Тумба для приборов с полками 400х700 |
|
2 |
|
53 |
Тумба для приборов с выдвижными ящиками |
|
2 |
|
54 |
Навесные полки (для медикаментов 400х700) |
|
6 |
|
55 |
Дефибриллятор |
|
1 |
|
56 |
Монитор реаниматологический |
Измерения частоты сердечных сокращений, частоты дыхания, температуры тела, давления, электро кардиограммы, степени насыщенности крови кислородом |
1 |
|
57 |
Электрокаогулятор |
Остановка капиллярного кровотечения, путем прижигания сосудов |
1 |
|
58 |
Аппарат отсасывающий хирургический |
Освобождение полостей от слизи, гноя и т.д. |
2 |
|
59 |
Инфузионный дозатор |
Точное дозированное, введение лекарственных растворов внутривенно |
1 |
|
60 |
Негатоскоп |
Просмотр рентгеновских снимков |
1 |
|
61 |
Набор перевязочный |
|
1 |
|
62 |
Набор инструментов операционный большой |
|
1 |
|
63 |
Набор нейрохирургический |
|
1 |
|
64 |
Набор урологический |
|
1 |
|
65 |
Набор для трахеотомии |
|
1 |
|
66 |
Набор интубационных трубок |
|
4 |
|
67 |
Набор уретральных катетеров (муж) |
|
1 |
|
68 |
Набор уретральных катетеров (жен.) |
|
1 |
|
69 |
Набор иммобилизационных шин |
|
4 |
|
70 |
Стетофонендоскоп |
|
4 |
|
71 |
Тонометр |
|
4 |
|
72 |
Аппарат искусственной вентиляции легких с наркозной приставкой |
|
1 |
|
73 |
Система подачи медицинских газов |
|
2 |
|
74 |
Носилки медицинские |
|
3 |
|
75 |
Столик хирургический |
|
2 |
|
76 |
Стойка-капельница |
|
4 |
|
|
Палата интенсивной терапии |
||
|
77 |
Диван- рундук двухъярусный |
|
2 |
|
78 |
Стол письменный с тумбой и ящиками |
|
1 |
|
79 |
Тумба с мойкой и раковиной |
|
1 |
|
80 |
Умывальник с теплой водой |
|
1 |
|
81 |
Шкаф платяной с полками для обуви и антресолью |
|
1 |
|
82 |
Щит питания и защиты |
|
1 |
|
|
Пневмокаркасный медицинский модуль с системой жизнеобеспечения |
||
|
83 |
Модуль пневмокаркасный |
Включая каркас, настил (все запаковано в отдельные сумки) |
1 |
|
84 |
Устройство наддува |
|
1 |
|
85 |
Регулятор перепада давления |
|
1 |
|
86 |
Отопительно - вентиляционный агрегат, дизельн. |
|
1 |
|
87 |
Пульт электро распределительный |
|
1 |
|
88 |
Электрокабельная сеть с вводным щитком и системой освещения с энергосберегающими лампами |
|
1 |
|
89 |
Стеллаж складной 2-х ярусный 4-х местный |
|
1 |
|
90 |
Аккумуляторная батарея |
|
2 |
